由赛腾铸造带你了解泊头压滤机设备结构。

文章作者:赛腾铸造机械   发布时间:2020-07-30 23:16:09
泊头市赛腾铸造机械有限公司郑重承诺:产品质量好 价格低常年现货供应,24小时咨询电话:13292743296

生产厂家:泊头市赛腾铸造机械有限公司

咨询电话:13230795990

由赛腾铸造机械有限公司带你了解泊头压滤机设备结构。

泊头压滤机的结构由三部分组成:机架、液压系统、滤板滤框

泊头压滤机机架是压滤机的基础部件,两端是止推板和压紧头,两侧的大梁将二者连执着起来,大梁用以支撑滤板、滤框和压紧板。

具体设备内容包括:

A)框架和固定翼、移动翼:

框架尺寸:4950*1300*1800mm)(长**高)

选择能够承担负荷和应力并可保持结构不变形的框架,使用优良碳钢制造并拼接而成,根据RAL 5012色标进行涂漆。

涂漆规范如下:

-两层环氧漆;

-一层聚亚氨酯漆;

-干漆面总厚度:180微米

压滤机框架由固定翼、移动翼和液压缸压板组件构成,这些部分之间由延长率稳定的纵梁连接起来。与液体接触部分均采用304不锈钢制造。

   滤板和滤框均通过适当的手柄挂在纵梁上,纵梁用碳钢制造,表面覆盖不锈钢。液压油缸 推杆通过特制的半球形连接器与移动翼相连,移动翼通过适当的轴承在纵梁上滑动。被过滤原液进入压滤机的入口和过滤后液体的出口设置在固定翼上。固定翼和移动翼的内表面、以及被过滤原液的入口和出口管道均采用AISI304不锈钢制造。

压滤机液压系统:

结构形式:开式结构

液压油缸生产:用27SiMn无缝钢管,经粗镗、精镗、滚压,IT8级精度。

压紧方式:液压压紧

活塞杆:45号钢,镀铬

密封圈:欧美先进的四fo铜材质

液压阀块:华德液压

   液压站在介质清洁上采取了3级过滤的标准技术规范,回油要首先经过油箱中间80目的隔层滤网流入油泵取油箱,油泵吸油是加装了吸油滤芯,油泵出油处加装了高压过滤器。这时使进入液压系统的液压油充分清洁,保证了系统的经久耐用。

液压系统性能:运行平稳、灵活、可靠,5000小时无故障

泊头压滤机滤板滤框:压滤机除了框架和液压系统外主要的就是滤板滤框了、滤板滤框的好坏直接关系到压滤机是否好用、下面主要就说一下滤板滤框的选型,

根据客户的物料的温度、粘度、酸碱度、日处理量来确定滤板滤框尺寸的大小及滤饼的厚度也就是滤板滤框的厚度选型多大尺寸滤板比较经济实惠。我公司生产滤板滤框规格尺寸有:30,28032045050052061063065080081087092093010001250130015001600可供客户选择。

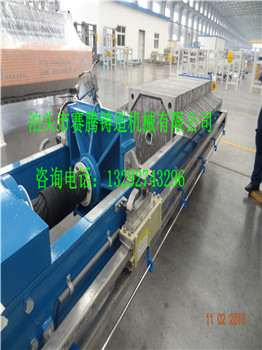

泊头压滤机图片:
